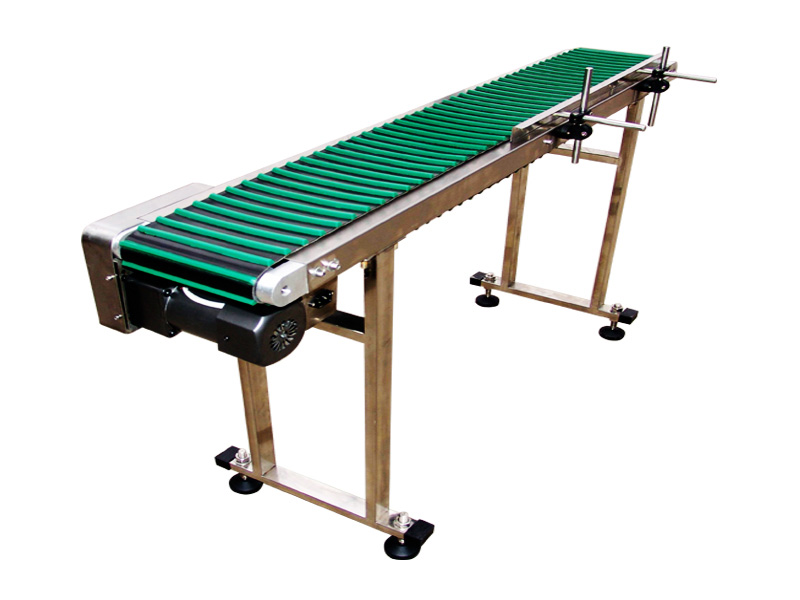

小型皮帶輸送機微機控制裝置采用模塊化設計，主要由顯示器模塊、保護器模塊和多個處理器模塊組成。這種設計結構具有模塊化設計，信號處理速度快，易于拓展等特點。顯示器模塊實現運行、故障和操作信息顯示，設計有MODBUS通信接口和CAN通信接口，其中CAN通信接口實現與處理器模塊、保護器模塊通信，實現數據交換；MODBUS通信接口可以與其他設備通信。小型皮帶輸送機一般采用多電機驅動，一臺主電機、一臺減速器、一臺變頻器以及一些附屬設備就組成一個驅動部。一個處理器模塊實現對一個驅動部設備的信號采集和控制，因此要增加一個驅動部只需增加一個處理器模塊即可；處理器模塊設有CAN通信接口，實現與顯示器模塊、保護器模塊以及另外的處理器模塊通信。保護器模塊主要實現對小型皮帶輸送機沿線保護進行采集、故障判斷，實現保護動作，同時設有CAN通信接口，實現與顯示器、處理器通信。同時這些功能模塊均采用TMS320LF2407A DSP作為核心處理芯片，這樣可以 實現對信號的快速處理，提高該微機控制裝置的處理速度。
通過顯示器模塊上的液晶屏可以觀察到預警信號、張緊啟停、張緊運行、張緊故障、變頻器啟停，變頻器運行、變頻器故障、變頻器速度顯示、變頻器設置速度、各路溫度、故障信息、運行計時等信號和參數。同時，考慮到模塊化設計，將預警裝置、張緊裝置和閘電機控制和檢測設在顯示器模塊上，根據小型皮帶輸送機現場工況，張緊裝置和閘電機有時不需要控制，這時設計了撥碼選擇電路，需要時投入即打到ON，不需要時打到OFF。同時設有鍵盤可以對參數進行設置。
處理器模塊實現對相應驅動部的信號采集和控制，驅動部設備主要有主電機、主電機風扇、減速器、減速器油泵和風扇、變頻器。其中對主電機的信號采集主要是電機各相繞組溫度、前軸和后軸溫度；減速器設備主要是檢測減速器前軸和后軸溫度；與變頻器的連接的控制線有啟停信號，變頻器運行信號，變頻器故障信號，變頻器電壓和電流信號，變頻器速度設定信號。然后是與給主電機風扇、減速器油泵和風扇供電的饋電開關連接的控制線，有啟停信號，運行信號，電流信號。每個處理器對所管理的驅動部設備進行檢測和控制，并把信號傳送到處理器，將如電機超溫故障、主電機風扇運行返回故障、變頻器故障等信號傳送到處理器，并輸出保護動作。同時設有撥碼選擇開關，對在小型皮帶輸送機電控系統中沒有用到的設備進行選擇，如減速器油泵沒有，則相應的撥碼開關打到OFF位置。
