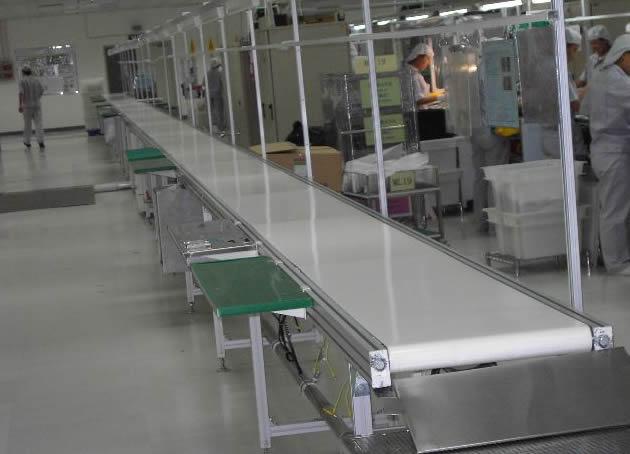

連續物料輸送裝置皮帶輸送機廣泛于各類食品、糧食業及化工制藥行業，輸送機的稱重方法有著多種，傳統的方式有著托加強式、托板式定長重量測量法和參數計算法，新的方式有非接觸式測量的射線法。托架式、托板式定長重量測量法稱重裝置是將被測物料進行分段測量，一次稱量測量的物料長度為托輥或是托板的長度，測量電路復雜，精度低，動態計算要求較高，電路復雜，元件的動態性能對測量結果影響較大；射線法的測量精度高，但是成本較大，適用于大型物料輸送企業，并且還具有放射性，使用維護要求高。
鑒于以上皮帶輸送機稱重的測量方式的局限性，我們提出一種以壓電晶體元件為重量信號測量轉換元件的稱重傳感器，并且以單片機為稱重裝置中數據采集，信號處理和計算的核心元件的新型連續物料稱重裝置，逐步實現了在線動態檢測，顯示；另一方面采用軟件方法對傳感器送來信號進行數字濾波，減少電路設計難度和元件性能在溫濕度等變化時對電路的影響，以濾去信號當中低頻振動、干擾信號，進一步提高測量的準確性，達到了較好的效果。應用表明，該稱重裝置具有較好的動態測量性能，測量結果準確可靠硬件結構簡單，其應用范圍可進一步擴展，如用于控制電動機。
輸送機稱重裝置硬件結構組成及工作原理
連續物料輸送裝置的輸送帶是由托輥支持，托輥間隔均為L。將輸送裝置的某個位置當中一個托輥部件拆除，安裝一只具有托輥結構的自行設計的壓電式稱重傳感器。稱重裝置單片機械硬件結構的組成主要是由壓電式稱重傳感器、光電式脈沖發生器、信號處理電路及顯示等幾個部分進行組成。
由于各類物料的密度相差較大，致使同樣的輸送帶在單位時間內所需要輸送的物料重量相差較大。為了保證精度，通常以該裝置實際應用于何種物料的稱重作為設計硬件電路、確定元件參數（如單片機的位數、壓電晶體元件的重量分變率等）及選擇元件的依據。http://m.qixinggroup.com/皮帶輸送機技術整理發布。
